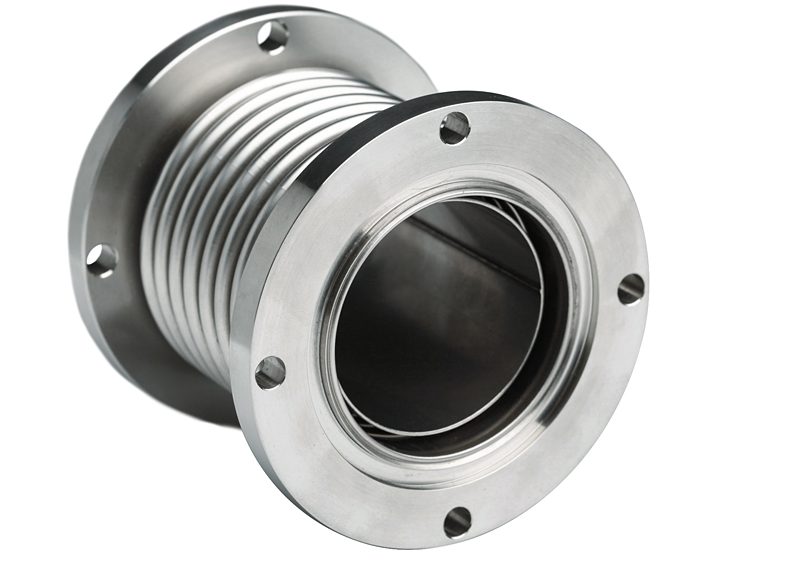

لرزه گیر آکاردئونی چیست؟
لرزه گیر آکاردئونی یکی از مهمترین تجهیزات سیستمهای Ducting و Piping در صنایع مختلف است که برای جذب تغییرات ابعادی ناشی از انبساط، انقباض و ارتعاشات طراحی شده است. این لرزه گیرها بهویژه در مهار لرزشها و تغییر طول لولهها نقش حیاتی دارند و تا فشار کاری حداکثر 16 بار قابل استفادهاند.
این اجزا به صورت معمول در اتصالات میان بخشهای مختلف سازهها استفاده میشوند و وظیفه آنها اجازه دادن به سازه برای تغییر ابعاد طولی خود در جهتهای افقی یا عمودی بر اثر تغییرات دما، انقباض و انبساط و اثر نیروهای دینامیکی است. بدین ترتیب، با استفاده از لرزه گیر آکاردئونی ارزان، از خستگی و شکستن زودرس سازه جلوگیری میشود و عمر مفید آن افزایش مییابد.
این اجزا به صورت معمول از مواد انعطافپذیر مانند فولاد یا مواد پلیمری تولید میشوند و دارای رویههای محافظ برای مقابله با عوامل جوی و شرایط محیطی مختلف هستند. همچنین، طراحی دقیق لرزه گیرها با توجه به نوع سازه و شرایط کارکرد آنها از اهمیت ویژهای برخوردار است تا به درستی و بهرهوری از آنها در سازهها اطمینان حاصل شود.
مشخصات فنی
- دمای کاری: از -80 تا +800 درجه سانتیگراد
- جنس: ورق استنلس استیل و آلیاژهای پایه نیکل با ضخامت 0.4 تا 6 میلیمتر
- وزن: سبک و مقاوم در برابر سیکلهای مداوم
- قابلیت جذب صدا: دارد
- اتصالات: مهاردار و بدون مهار، رزوهدار (دندهای)، فلنجی
- نوع فشار کاری: تا 16 bar
- مقاومت: در برابر تغییرات حرارتی و مکانیکی بالا
انواع
- محوری: جذب حرکت طولی لوله
- جانبی: جبران حرکتهای عرضی
- زاویهای: جبران انحرافات زاویهای
- چندمنظوره: ترکیبی از حرکات بالا
- 4گوش (مستطیل): مناسب برای کانالهای خاص
روشهای اتصال لرزه گیر آکاردئونی
- اتصال جوشی (Butt Weld): اتصال دائمی و مقاوم
- رزوهای: مناسب برای لولههای گالوانیزه و سردنده
- دندهای: محدود تا سایز 1/2 اینچ
- فلنجی: متداولترین روش با پیچ و مهره
بخشهای تشکیلدهنده لرزه گیر آکاردئونی
- بلوز: بخش انعطافپذیر و اصلی لرزه گیر
- لوله: فراهمکننده انعطاف لازم در اتصال
- طوق و فلنج: برای اتصال به خطوط لوله
- غلاف داخلی: کنترل جریان سیال و کاهش توربولانس
- روپوش و پایه روپوش: محافظت از بلوز
- میل مهار و پایه میل مهار: کنترل حرکتهای ناخواسته
- رینگهای تنظیمکننده و پایه رینگ: تقویت و تنظیم حرارت
کاربردهای لرزه گیر آکاردئونی
- سیستمهای گرمایشی و تهویه مطبوع
- نیروگاههای بخار، سیکل ترکیبی، برق آبی و هستهای
- پالایشگاههای نفت و گاز و صنایع پتروشیمی
- صنایع فولاد، سیمان و مبدلهای حرارتی
- صنایع چوب و کاغذ
- خروجی اگزوز موتورهای احتراقی
اهمیت استفاده از لرزه گیر آکاردئونی
لرزه گیرها تنشهای ناشی از انبساط و انقباض حرارتی لولههای فلزی را جذب کرده و مانع از وارد آمدن آسیب به تجهیزات و اتصالات میشوند. این موضوع باعث افزایش عمر مفید سیستم و کاهش هزینههای تعمیر و نگهداری میشود.
عوامل موثر بر قیمت
قیمت لرزه گیر آکاردئونی بسته به موارد نام برده زیر متغییر است.
- جنس و کیفیت مواد اولیه
- نوع اتصال (فلنجی، جوشی، دندهای)
- سایز و فشار کاری مورد نیاز
- شرایط محیطی و دمای کاری
- برند و استانداردهای رعایت شده
- تستها و کنترل کیفیت انجام شده روی محصول
نکات مهم در انتخاب و خرید
- بررسی دقیق فشار و دمای کاری سیستم
- انتخاب نوع اتصال مناسب با خطوط موجود
- اطمینان از استانداردهای ملی و بینالمللی (ASTM, ANSI, DIN)
- خرید از تامینکنندگان معتبر با گارانتی و خدمات پس از فروش
نتیجهگیری
عمده لرزه گیر آکاردئونی ابزاری کلیدی برای کنترل ارتعاشات و تغییرات ابعادی در خطوط لوله صنعتی است. انتخاب صحیح و نصب اصولی آن، تضمینکننده ایمنی، دوام و بهرهوری سیستمهای piping و ducting در صنایع مختلف میباشد. با توجه به کاربرد گسترده و تنوع انواع لرزه گیرهای آکاردئونی، مشاوره تخصصی پیش از خرید ضروری است.
